MODEL.

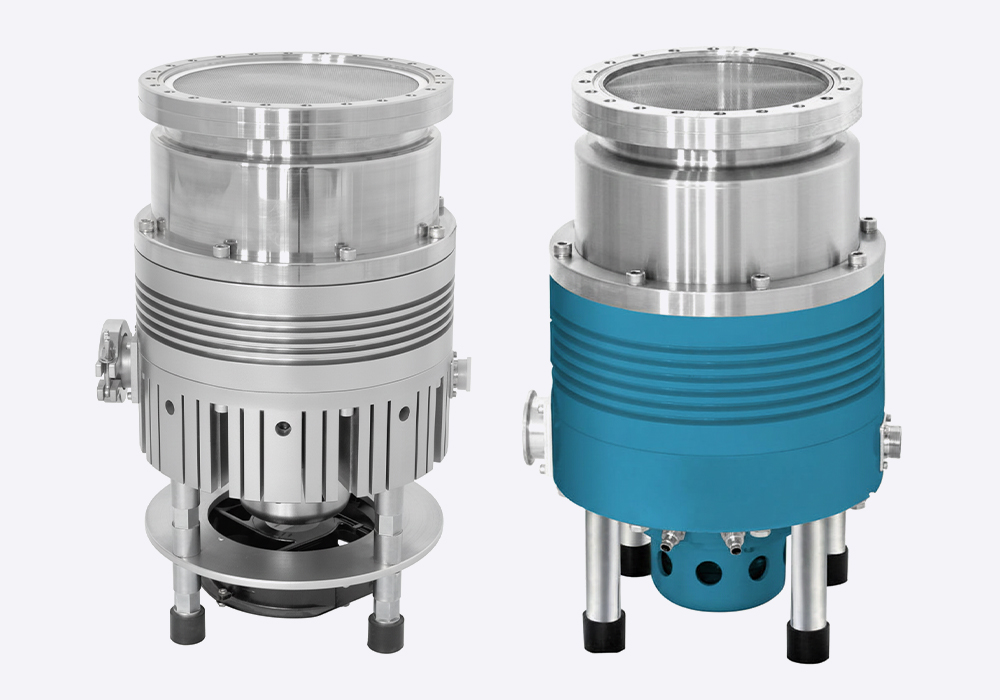

WTP-700
Won-tec의 터보 분자 펌프는 자체 개발한 초정밀 블레이드 설계 기술을 통해 동급 최고 수준의 배기 속도와 압축비를 달성합니다.
| 구분 | 내용 |
|---|---|
| 브랜드명 | WON-TEC |
| 모델번호 | WTP-700 |
| 인증 | CE |
| 최소주문수량 | 1 |
| 납기 | 4주 |
| 공급수량 | 100대/월 |
WTP-2000 하이브리드 분자 진공 펌프
핵심 특징 (Highlights)
최고의 진공 성능
극고진공(UHV)을 위한 고성능 터보 분자 펌프.
하이브리드 디자인
터보 분자단(Turbo Molecular)과 드래그단(Drag)이 결합된 하이브리드 구조로 높은 압축비와 최대 유량을 실현합니다.
제품 설명
Wontec VACUUM Turbo molecular pump
Model:WTP-700은 최첨단 기술로 설계된 수냉식(Water-cooled), 공냉식하이브리드 터보 분자 진공 펌프입니다.
소형 설계, 높은 효율, 그리고 낮은 전력 소비를 특징으로 하며, 정밀한 진공 환경이 요구되는 모든 산업 및 연구 분야에 이상적인 솔루션을 제공합니다.
주요 장점
높은 효율 (High efficiency)
700 L/s 뛰어난 펌핑 속도로 빠르고 효율적인 진공 달성.
소형 크기, 대유량 (Small size, large flow)
좁은 설치 공간에도 적합한 소형 디자인으로 높은 처리량을 제공합니다.
낮은 전력 소비 (Consume less power)
에너지 효율적인 설계로 운영 비용 절감.
빠른 시동 (Quick Run-up)
4.5분 이하의 빠른 시동 시간으로 즉시 작업 가능
극저 진동 (Ultra-low Vibration)
0.05μm/s의 낮은 진동으로 정밀 장비에 적합
모델별 성능 사양
| Item | 단위 | WTP-700 |
|---|---|---|
| 펌핑 속도 (Pumping Speed) | L/s | 700 |
| 최종 압력 (Ultimate Pressure) | Pa | 8×10⁻⁸ |
| 흡기 플랜지 (Inlet Flange) | - | LF160 / CF150 |
| 배기 플랜지 (Outlet Flange) | - | KF40 |
| 회전 속도 (Rotation Speed) | rpm | 24000 |
| 시동 시간 (Run-up Time) | min | ≤4.5 |
| 압축비 (Compression Ratio) | N2/H2 | 1×10⁹ / 8×10³ |
| 냉각 방식 (Cooling Method) | - | 수냉식 (Water Cooled)/공냉식 |
| 냉각수 온도 (Cooling Water Temp.) | ℃ | ≤20 |
| 냉각수 유량 (Cooling Water Flow) | L/s | 4 ~ 8 |
| 히터 전력 (Heater Power) | W | < 550 |
| 설치 방향 (Installation Direction) | - | Vertical ±5° |
| 무게 (Weight) | kg | 29 |
Unit Conversion Table
| Pa | Torr | atm | mbar | PSI | |
|---|---|---|---|---|---|
| Pa | 1 | 7.5x10⁻³ | 9.87x10⁻⁶ | 10⁻² | 1.45x10⁻⁵ |
| mmHg | 1.33x10² | 1 | 1.32x10⁻³ | 1.33 | 1.93x10⁻² |
| atm | 1.01x10⁵ | 760 | 1 | 1.01x10³ | 14.7 |
| mbar | 100 | 0.75 | 9.87x10⁻⁴ | 1 | 1.45x10⁻² |
| PSI | 6.98x10³ | 51.72 | 6.8x10⁻² | 68.95 | 1 |
Pump Speed Conversion Table
| L/s | L/min | m³/h | cfm | |
|---|---|---|---|---|
| L/s | 1 | 60 | 3.6 | 2.119 |
| L/min | 0.017 | 1 | 0.06 | 0.035 |
| m³/h | 0.278 | 16.67 | 1 | 0.589 |
| cfm | 0.472 | 28.316 | 1.699 | 1 |
적용 분야
원텍은 기술 혁신을 통해 지속적으로 제품을 개선하며, 고객의 성공을 위한 최적의 파트너가 되기 위해 노력합니다.
의료 및 제약 산업
의약품 생산 및 의료 장비에 필요한 진공 환경 제공
진공 증착 및 코팅
스퍼터링 시스템 및 증착 공정에 적합한 안정적 진공 성능
건조 및 탈기 공정
산업용 건조 및 탈기 공정에서 효율적인 작업 지원
