MODEL.
VPS-100,200,300
VPS시리즈는 표준화된 KF25 규격의 입/출구 포트를 채택하여 다른 장비와의 연결이 용이하며, 오일 교체 및 필터 점검이 간편하도록 설계되어 유지보수 시간을 최소화합니다.
향상된 내구성
오일 강제 윤활 방식과 전용 분배기 시스템으로 높은 흡입압 환경에서도 안정적 작동
고온 작업 환경 최적화
금속 배기 밸브 적용으로 높은 온도에서도 안정적인 작업환경 제공
낮은 소음 수준
50dB의 낮은 소음 레벨로 쾌적한 작업 환경 조성
가스 밸러스트 기능
응축성 증기 처리 능력 향상으로 펌프 오염 감소 및 오일 수명 연장
펌프 구성 및 작동 원리
Oil Rotary Vane pump는 펌프 하우징, 모터, 펌프 실린더, Rotor, Vane 등의 부품으로 구성되어 있으며, 편심된 회전축의 로터에 장착된 Vane에 의해 기체 입자들이 압축 배기되는 반복 운동으로 챔버로부터 99% 이상의 기체를 제거할 수 있는 펌프입니다.
제품 특성
향상된 내구성 및 고온 작업 환경: VPS 시리즈는 오일 강제 윤활 방식으로 순환 펌프와 윤활유의 흐름을 제어하는 분배기를 탑재하여 높은 흡입압 운전에 있어 문제가 되었던 내구성을 실현하였습니다. 특히 배기 밸브를 금속으로 변경하여 높은 온도에서도 더욱더 안정적인 작업 환경을 제공합니다.
뛰어난 진공 성능
낮은 최종 도달 진공도와 높은 펌핑 속도를 통해 효율적인 공정 운영을 가능하게 합니다.
안정적인 작동
견고한 설계와 고품질 부품 사용으로 장시간 안정적인 작동을 보장합니다.
낮은 소음 수준
54dB의 낮은 소음 레벨로 쾌적한 작업 환경을 조성합니다.
가스 밸러스트 기능
응축성 증기 처리 능력을 향상시켜 펌프 오염을 줄이고 오일 수명을 연장합니다.
손쉬운 유지보수
오일 교체 및 필터 점검이 용이하도록 설계되어 유지보수 시간을 단축합니다.
다양한 용량
VPS200, VPS300 등 다양한 펌핑 속도 모델을 제공하여 고객의 요구에 맞는 선택이 가능합니다.
표준화된 연결 포트
KF25 규격의 입/출구 포트로 다른 장비와의 연결이 용이합니다.

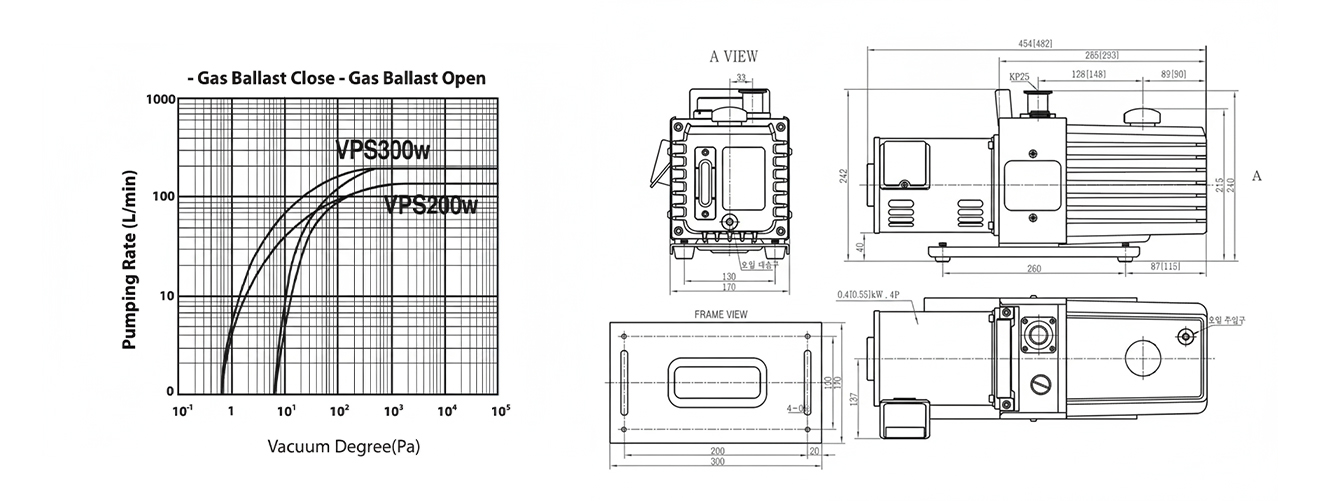

모델별 성능 사양
| 모델명 | VPS100 | VPS200 | VPS300 |
|---|---|---|---|
| 펌핑 속도 (50Hz) | 4.5 m³/h (80 L/min) | 9.9 m³/h (165 L/min) | 14.4 m³/h (240 L/min) |
| 펌핑 속도 (60Hz) | 6 m³/h (100 L/min) | 12 m³/h (200 L/min) | 17.4 m³/h (290 L/min) |
| 최종 진공도 (가스 발러스트 없음) | 0.5 Pa (5×10⁻³ mbar) | 0.5 Pa (5×10⁻³ mbar) | 0.5 Pa (5×10⁻³ mbar) |
| 최종 진공도 (가스 발러스트 포함) | 2 Pa (2×10⁻² mbar) | 2 Pa (2×10⁻² mbar) | 2 Pa (2×10⁻² mbar) |
| 오일 용량 | 1리터 | 1리터 | 1리터 |
모든 모델은 동일한 고품질 표준으로 제작되며, 필요한 펌핑 속도에 따라 최적의 모델을 선택할수 있습니다.
시스템 개요
이 부품들은 펌프의 오일 관리, 냉각 시스템, 그리고 전반적인 유지보수에 중요한 역할을 합니다.
Lnlet port KF25 (KF16)
진공 펌프로 가스나 공기가 유입되는 입구입니다. KF25 또는 KF16 규격의 플랜지를 사용합니다.
Oil filler plug G3/4
진공 펌프에 오일을 보충할 때 사용하는 마개입니다. G3/4 규격의 나사산이 있습니다.
Gas ballast valve: 진공 펌프 내부의 응축 가능한 증기(수증기 등)를 제거하여 펌프의 효율을 높이고 오일의 오염을 줄이는 역할을 하는 밸브입니다.
Oil level gauge
펌프 오일의 양을 확인할 수 있는 계량기입니다. 적절한 오일 레벨을 유지하는 것이 중요합니다.
Outlet port KF25
진공 펌프를 통해 배출되는 가스나 공기가 나가는 출구입니다. KF25 규격의 플랜지를 사용합니다.
Oil drain plug G3/8
펌프 오일을 교체하거나 배출할 때 사용하는 마개입니다. G3/8 규격의 나사산이 있습니다.
적용 분야
원텍은 기술 혁신을 통해 지속적으로 제품을 개선하며, 고객의 성공을 위한 최적의 파트너가 되기 위해 노력합니다.
의료 및 제약 산업
의약품 생산 및 의료 장비에 필요한 진공 환경 제공
진공 증착 및 코팅
스퍼터링 시스템 및 증착 공정에 적합한 안정적 진공 성능
건조 및 탈기 공정
산업용 건조 및 탈기 공정에서 효율적인 작업 지원
