MODEL.
VB600-1200

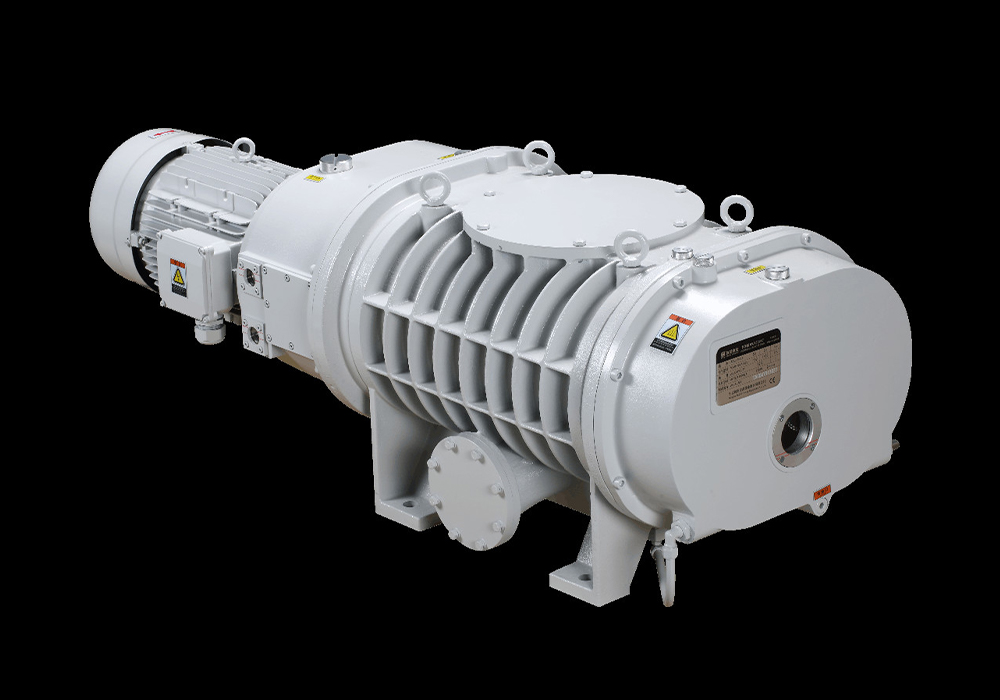

루츠 진공 펌프 (Roots Vacuum Pump)
- 모델명 (Model Name): VB-150 VB-300
- 유형 (Type) : 기계식 부스터 펌프 (Mechanical Booster Pump)
- 재질 (Material) : 알루미늄 합금 (Aluminium Alloy)
- 색상 (Color) : 백색 (White)
오일-프리(Oil-free) 중간 씰링
오일이 없는 중간 씰링 방식과 다중 밀봉(multiple sealed) 방식을 사용하여 로터 챔버(rotor chamber) 내부에 매우 깨끗한 진공 환경을 보장합니다.
정밀 가공 (Advanced Processing)
가공 기술을 통해 로터(rotors)의 대칭성을 확보하여 낮은 소음과 긴 수명(long service life)을 자랑합니다.
알루미늄 합금 (Aluminium Alloy) 로터
전체 로터가 알루미늄 합금으로 제작되어 빠른 냉각(fast cooling), 내식성(corrosion resistance), 그리고 에너지 효율성(energy-efficient)이 뛰어납니다.
샤프트 씰 (Special Shaft Seal)
특수한 샤프트 씰을 사용하여 오일 누출(oil leakage) 없이 장기간 안정적인 작동을 실현합니다.
성능 특성
(Performance Characteristics)
특징 (Features)
작동 방식 (Operating Principle)
두 개의 대칭형 임펠러(impeller)가 펌프 하우징(pump housing) 내에서 반대 방향으로 회전하며 기체를 압축 및 배기하는 방식입니다.
밀봉 방식 (Sealing Method)
오일-프리(oil-free) 중간 밀봉 및 다중 밀봉 방식을 채택하여 로터 챔버(rotor chamber) 내부의 청정한 진공 환경을 보장합니다.
샤프트 씰 (Shaft Seal)
특수 샤프트 씰을 사용하여 오일 누출(oil leakage) 없이 장기간 안정적인 작동이 가능합니다.
소음 수준 (Noise Level)
정밀 가공 및 로터의 우수한 기하학적 대칭성을 통해 낮은 소음을 실현했습니다.
특기 사항 (Special Notes)
VB 시리즈는 알루미늄 합금(aluminium alloy)으로 제작되어 열 발산 및 내식성이 우수하며, 에너지 절약에 효과적입니다. 컴팩트한 구조와 가벼운 무게, 작은 부피로 다양한 산업 환경에 적용하기 용이합니다.
모델별 성능 사양
| 항목 (Item) | VB 600 | VB 1200 | 단위 (Unit) |
|---|---|---|---|
| Pumping Rate (배기 속도) | |||
| 50Hz | 500 [8330] | 1000 [16667] | M3/h (L/min) |
| 60Hz | 600 [10000] | 1200 [20000] | M3/h (L/min) |
| MAX Pressure (최대 압력) | 5×10−2 | 5×10−2 | Pa |
| Motor Power (모터 출력) (3상, 2P) | 2.2 | 3.7 | kW |
| Oil Required (필요 오일량) | 1.6 | 2 | L |
| Inlet Port (흡입구) | VG80 | VG100 | DN |
| Outlet Port (배출구) | VF80 | VF80 | DN |
| Weight (무게) | 80 | 115 | Kg |
적용 분야
원텍은 기술 혁신을 통해 지속적으로 제품을 개선하며, 고객의 성공을 위한 최적의 파트너가 되기 위해 노력합니다.
의료 및 제약 산업
의약품 생산 및 의료 장비에 필요한 진공 환경 제공
진공 증착 및 코팅
스퍼터링 시스템 및 증착 공정에 적합한 안정적 진공 성능
건조 및 탈기 공정
산업용 건조 및 탈기 공정에서 효율적인 작업 지원
