MODEL.
SRB-300B
WON-TEC
SINGLE STAGE OIL ROTARY PUMP
고성능 진공 기술의 새로운 표준
WON-TEC의 Single Stage Oil Rotary Pump는 최첨단 기술과 견고한 설계가 결합되어 산업 및 연구 환경에 최적화된 안정적이고 효율적인 진공 솔루션을 제공합니다. 어떤 환경에서도 뛰어난 성능과 긴 수명을 보장합니다.
로터리 베인 사용
낮은 소음과 진동으로 긴 수명 보장
강제 급유 오일 펌프 내장
대기압 상태에서 펌프의 장기적이고 지속적인 작동을 보장
오일 체크 밸브 내장
오일 역류 현상 방지
다양한 냉각 방식
공냉, 유냉, 수냉 등 여러 냉각 방식을 사용해 장기간 안정적인 펌프 작동과 펌핑 성능 유지
제품특성
저소음 및 저진동 설계
(Low Noise & Low Vibration Design)
비-스프링 로터리 베인(non-spring rotary vane) 기술을 적용하여 펌프 작동 시 발생하는 소음과 진동을 혁신적으로 줄였습니다. 이는 작업 환경의 쾌적성을 높이고 장비의 수명을 연장하는 데 기여합니다.
오일 역류 방지 시스템
(Oil CHECK System)
내장된 오일 체크 밸브(built-in oil check valve)는 펌프가 정지할 때 오일이 진공 시스템으로 역류하는 것을 효과적으로 방지하여, 공정 오염을 막고 시스템의 청결을 유지합니다.
지속적인 작동 보장
(Ensured Continuous Operation)
내장된 강제 급유 오일 펌프(built-in forced fed oil pump)를 통해 대기압 상태에서도 펌프가 장기간 연속적으로 안정하게 작동할 수 있도록 보장합니다.
탁월한 냉각 효과 및 안정적인 성능
(Excellent Cooling Effect & Stable Performance)
공랭(air cooling), 유랭(oil cooling), 수랭(water cooling) 등 다양한 냉각 방식을 적용하여 우수한 냉각 효과를 제공합니다. 이를 통해 펌프의 장기적인 안정적인 작동과 일관된 펌핑 성능을 유지합니다.
쉬운 조립, 분해 및 유지보수
(Easy Assembly, Disassembly, and Maintenance)
합리적인 구조 설계를 통해 제품의 조립 및 분해가 용이하며, 빠르고 편리한 유지보수 작업이 가능합니다.

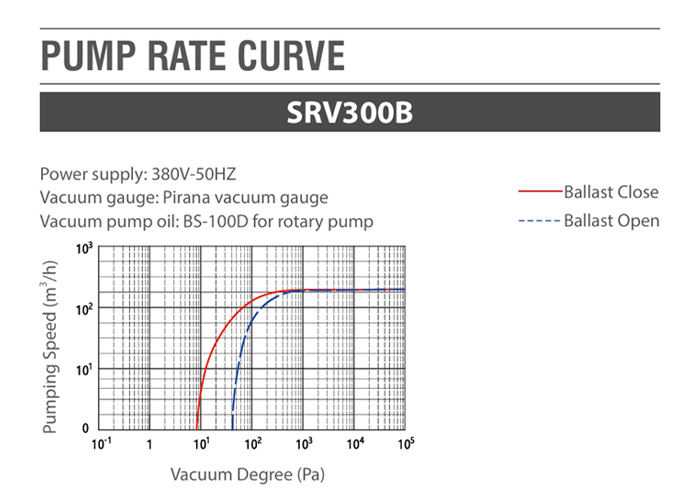

모델별 성능 사양
| MODEL | 50Hz | 60Hz | |
|---|---|---|---|
| Nominal speed | m³/h | 300 | 340 |
| Pumping speed | m³/h | 240 | 290 |
| Ultimate pressure | Pa | ≤8 | |
| Ultimate pressure (with all gas ballast) | Pa | ≤200 | |
| Motor Power | kW | 5.5 | |
| Rated rotation speed | rpm | 1450 | 1750 |
| Oil capacity(min./max) | L | 9/12 | |
| Weight | kg | 200 | |
| Inlet | G2/VG50 | ||
| Outlet | G2 | ||

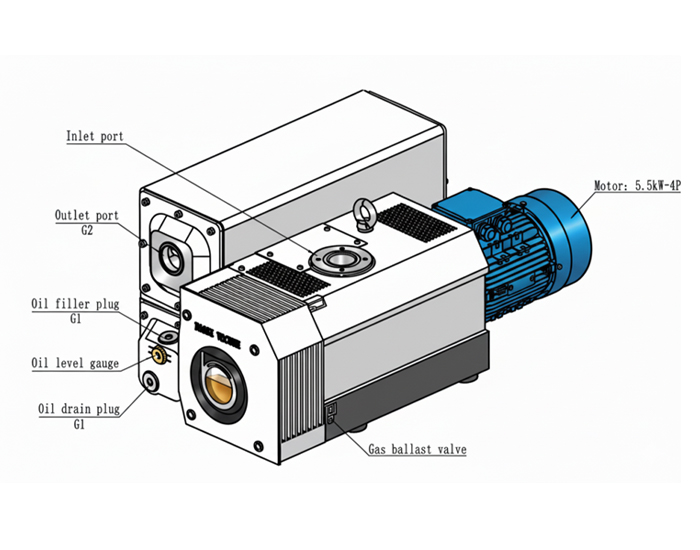

Inlet port
진공 펌프로 기체가 유입되는 입구입니다. 규격의 플랜지를 사용합니다.
Outlet port G2
진공 펌프를 통해 배출된 기체가 나가는 출구입니다. 역시 KF40 규격의 플랜지를 사용합니다.
Oil filler plug G1
진공 펌프에 오일을 채워 넣을 때 사용하는 마개입니다. G1 규격의 나사산이 있습니다.
Gas ballast valve
펌프 내부의 수증기나 기타 응축성 가스가 오일에 섞이는 것을 방지하기 위해 일정량의 비응축성 가스(보통 공기)를 주입하는 밸브입니다. 이는 펌프 오염을 줄이고 펌프의 성능을 유지하는 데 도움이 됩니다.
Oil level gauge
펌프 오일의 양을 시각적으로 확인할 수 있는 계량기입니다. 적정 오일 레벨을 유지하는 것이 펌프 수명과 성능에 중요합니다.
Oil drain plug G1
펌프 오일을 교체하거나 배출할 때 사용하는 마개입니다. G1 규격의 나사산이 있습니다.
적용 분야
원텍은 기술 혁신을 통해 지속적으로 제품을 개선하며, 고객의 성공을 위한 최적의 파트너가 되기 위해 노력합니다.
화학 및 제약 산업
(Chemical & Pharmaceutical Industry)
증류, 건조, 여과, 농축 공정 등
반도체 및 전자 산업
(Semiconductor & Electronics Industry)
진공 증착, 에칭, 챔버 배기 등
야금 산업
(Metallurgical Industry)
진공 용해, 소결, 열처리 등
식품 가공 및 포장
(Food Processing & Packaging)
진공 건조, 진공 포장 등
연구 개발 및 교육
(R&D & Education)
실험실 진공 시스템, 물리/화학 실험 장비 등
기타 일반 산업
(Other General Industries)
진공 성형, 이송 시스템, 의료 기기 등
